AI 반도체 왕좌의 게임, 2025년 승자는? SK하이닉스 vs 삼성전자 HBM 전쟁의 진짜 속사정

안녕하세요! 복잡한 기술 트렌드 속에서 핵심만 정확히 짚어 드리는 시그널피커(Signal Picker) 입니다. 요즘 어딜 가나 AI 이야기뿐이죠? ChatGPT부터 내 손안의 스마트폰까지, AI는 이미 우리 삶 깊숙이 들어와 있습니다. 그런데 이 거대한 AI 혁명을 실제로 움직이는 심장이 있다는 사실, 알고 계셨나요? 바로 HBM(고대역폭 메모리) 입니다.

엔비디아의 주가를 하늘로 쏘아 올리고, 대한민국 대표 기업인 SK하이닉스와 삼성전자의 자존심을 건 전쟁터가 된 HBM. 단순히 '좋은 메모리 반도체'라고만 알고 계셨다면 오늘 글을 주목해주세요. 2025년 현재, AI 반도체 왕좌를 차지하기 위한 전쟁이 얼마나 치열하게 벌어지고 있는지, 그 전쟁의 승패를 가를 진짜 '키'는 무엇인지 알기 쉽게 파헤쳐 드리겠습니다.

1. HBM, 이름은 들어봤는데… 대체 뭐길래 이렇게 난리일까요?

HBM(High Bandwidth Memory)을 가장 쉽게 이해하는 방법은 '데이터 전용 초고층 빌딩'을 떠올리는 것입니다.

기존의 D램이 넓은 땅에 단층집을 여러 개 짓는 방식이었다면, HBM은 D램 칩을 아파트처럼 수직으로 8단, 12단까지 높이 쌓아 올린 구조입니다. 여기서 끝이 아닙니다. 각 층(D램)을 연결하기 위해 'TSV(실리콘 관통 전극)'라는 초고속 엘리베이터를 수천 개나 설치했죠. 머리카락보다 얇은 칩에 눈에 보이지도 않는 구멍을 뚫어 만든 데이터 전용 고속도로인 셈입니다.

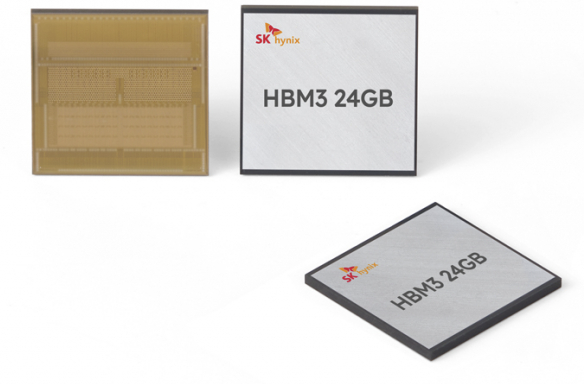

SK하이닉스 HBM3

이게 왜 중요할까요? AI, 특히 챗GPT 같은 생성형 AI는 한 번에 어마어마한 양의 데이터를 읽고 학습해야 합니다. 마치 수천 권의 책을 동시에 읽고 이해해야 하는 것과 같죠. 기존 단층집 구조로는 데이터가 오가는 길이 너무 좁고 멀어서 병목 현상이 생길 수밖에 없습니다. 하지만 HBM은 초고층 빌딩의 각 층에서 동시에 데이터를 처리하고, 초고속 엘리베이터(TSV)로 순식간에 정보를 주고받으니 데이터 처리 속도가 수십 배나 빨라지는 것입니다.

2025년 최신 AI 칩인 엔비디아의 '블랙웰 B200'이나 AMD의 'MI300X'가 천문학적인 가격에도 불티나게 팔리는 이유, 바로 이 HBM이 탑재되어 있기 때문입니다. 즉, HBM 없이는 AI 혁명도 없다고 해도 과언이 아닌 시대가 된 것입니다.

2. '선두' SK하이닉스 vs '왕의 귀환' 삼성전자: 2025년 HBM 전쟁 현 주소는?

현재 글로벌 HBM 시장의 헤게모니는 사실상 SK하이닉스와 삼성전자의 양강 구도로 좁혀졌습니다. 2025년 현재, 두 거인의 싸움은 그 어느 때보다 격렬하며, 한 치의 양보도 없는 상황입니다.

• 퍼스트 무버(First Mover) SK하이닉스: 독점적 지위로 시장 선점
  SK하이닉스는 HBM 시장의 개척자이자 현재의 최강자입니다. 특히 AI 칩 시장의 80%를 장악한 엔비디아에 4세대 HBM인 HBM3를 사실상 독점 공급하며 'HBM = SK하이닉스'라는 공식을 만들었죠. 2025년 현재 출시된 엔비디아의 최신작 '블랙웰' GPU에도 SK하이닉스의 5세대 HBM, HBM3E가 가장 먼저 탑재되며 기술적 우위를 다시 한번 증명했습니다. SK하이닉스의 가장 큰 무기는 'MR-MUF'라는 독자적인 패키징 기술입니다. D램 칩을 쌓아 올릴 때 발생하는 열을 효과적으로 식혀주고, 수율(완성품 비율)을 높이는 이 기술은 경쟁사가 쉽게 따라오지 못하는 핵심 경쟁력으로 꼽힙니다.
• 추격하는 챔피언 삼성전자: '턴키' 전략으로 역전을 노리다
  메모리 반도체 세계 1위인 삼성전자는 HBM 시장 초기 대응에 늦었다는 평가를 받으며 자존심을 구겼습니다. 하지만 '반도체 제왕'의 반격은 매섭습니다. 삼성전자는 2025년 업계 최초로 12단까지 쌓아 올린 HBM3E 개발에 성공하며 기술력 과시에 나섰고, 엔비디아의 최종 품질 테스트 통과에 총력을 기울이고 있습니다. 삼성전자의 최대 강점은 HBM 설계부터 D램 생산, 파운드리(위탁생산), 최종 패키징까지 모든 공정을 자체적으로 해결할 수 있는 유일한 '턴키(Turn-key)' 공급사라는 점입니다. 이는 고객사 입장에서 안정적인 공급망을 확보할 수 있다는 큰 장점으로, HBM4 시대로 갈수록 삼성의 이러한 '생태계 파워'는 더욱 강력한 무기가 될 전망입니다.

3. 12단을 쌓아 올리는 마법, HBM은 어떻게 만들어질까? (핵심 공정 엿보기)

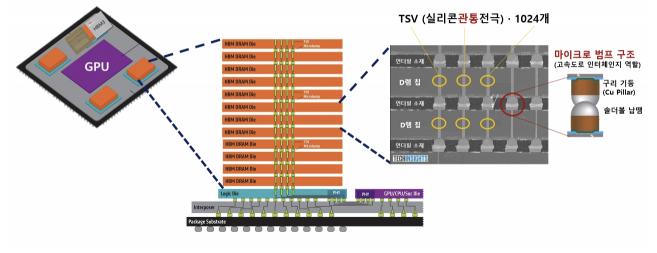

HBM3 구조

대부분의 글이 HBM을 'D램을 쌓은 것'이라고만 설명하지만, 진짜 기술력의 차이는 '어떻게 잘 쌓느냐'에서 갈립니다. 이 미세한 공정의 차이가 수천억 원의 비즈니스 결과를 바꾸기도 합니다. 상위 글들이 잘 다루지 않았던, 하지만 HBM의 핵심인 두 가지 공정을 쉽게 설명해 드릴게요.

• TSV (실리콘 관통 전극): 12층 크레이프에 빨대 꽂기
  앞서 HBM을 초고층 빌딩, D램 칩을 각 층에 비유했죠. TSV는 이 층들을 수직으로 연결하는 '엘리베이터'입니다. 조금 더 쉬운 예를 들어볼까요? 얇은 크레이프를 12장 겹쳐놓고, 그 위에 머리카락보다 얇은 빨대 수천 개를 수직으로 한 번에 꽂아 각 층의 크림을 연결한다고 상상해보세요. 이때 단 하나의 크레이프도 찢어지거나, 빨대가 휘거나 막히면 안 됩니다. 이처럼 극도로 정밀한 공정을 통해 데이터가 다니는 길을 만드는 것이 바로 TSV이며, HBM 기술의 가장 근본적인 난관입니다.
• 본딩(Bonding) 기술: 잘 붙여야 명품이 된다
  TSV로 길을 낸 칩들을 실제로 쌓아 붙이는 기술을 '본딩'이라고 합니다. 현재 SK하이닉스가 사용하는 'MR-MUF' 방식은 칩들을 쌓은 뒤, 칩 사이의 미세한 틈까지 액체 형태의 보호재를 주입해 한 번에 굳히는 방식입니다. 마치 틈새까지 완벽하게 채우는 에폭시 시공 같죠. 이는 열 방출에 유리하고 구조적으로 안정적이라는 장점이 있습니다. 반면, 삼성전자가 주력으로 사용하는 'TC-NCF' 방식은 칩 사이에 접착 필름을 하나씩 까는 방식입니다. 각 층마다 필름을 붙여야 해 공정이 까다롭지만, 칩을 더 얇게 만들 수 있다는 장점이 있죠. 어떤 방식이 더 낫다고 단정할 순 없지만, 이 미세한 '접착' 방식의 차이가 두 회사의 수율과 성능을 가르는 중요한 요소가 되고 있습니다.

4. 장밋빛 전망 속 숨겨진 리스크, 이것만은 알고 가세요

HBM 시장이 AI 시대의 황금알을 낳는 거위인 것은 분명하지만, 모든 투자에는 그림자가 따릅니다.

• 공급 과잉 리스크: 지금은 수요가 공급을 압도하지만, 2025년 하반기부터 삼성전자와 마이크론의 HBM 생산량이 본격적으로 늘어나면 가격 경쟁이 시작될 수 있습니다.
• 기술 의존도: HBM을 만드는 데 필요한 핵심 장비(특히 TC 본더)는 대부분 일본이나 네덜란드의 특정 기업이 독점하고 있습니다. 글로벌 공급망에 문제가 생기면 생산에 직접적인 타격을 입을 수 있습니다.
• 차세대 기술 경쟁: 현재의 승자가 미래를 보장하진 않습니다. HBM3E 다음 세대인 HBM4에서는 '하이브리드 본딩'과 같은 완전히 새로운 기술이 승패를 가를 수 있어, R&D 경쟁에서 뒤처지는 순간 시장의 판도는 뒤집힐 수 있습니다.

그래서 누가 이길까요? 진짜 승자를 가릴 핵심 변수는

지금까지 AI 시대의 심장, HBM을 둘러싼 치열한 기술 전쟁을 살펴보았습니다. SK하이닉스의 선점 효과가 계속될지, 삼성전자의 막강한 자본력과 '턴키' 전략이 역전을 이뤄낼지 예측하기란 쉽지 않습니다.

분명한 것은, 승자는 단순히 D램을 더 높이 쌓는 기업이 아니라, 까다로운 공정의 수율을 잡고, 엔비디아와 같은 핵심 고객사와의 신뢰를 얻으며, HBM4와 같은 차세대 기술 표준을 선점하는 기업이 될 것이라는 점입니다.

이 흥미진진한 '왕좌의 게임'의 더 깊은 분석과, 우리가 주목해야 할 숨겨진 투자 기회는 무엇일까요? 아래 링크의 원문에서 HBM 기술 로드맵의 상세 분석부터 관련 소부장 기업 정보까지, 더 구체적인 인사이트를 확인해 보세요.
